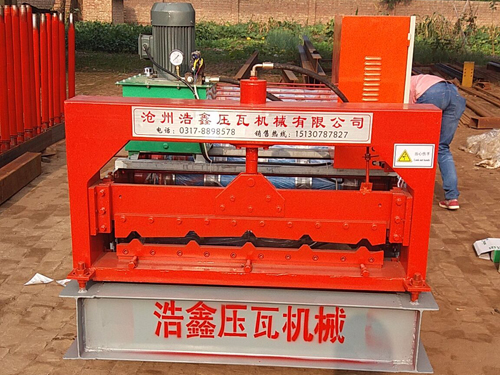

840壓瓦機
840型彩鋼壓瓦機可根據生產需要生產各種不同外觀的屋面板,且成品率高。 840型彩鋼壓瓦機上模沖壓工序: 840型壓瓦機由電動機經過皮帶輪,帶動輸入軸,經小齒輪,大齒輪,帶動上...
立即咨詢

TAG推薦
?

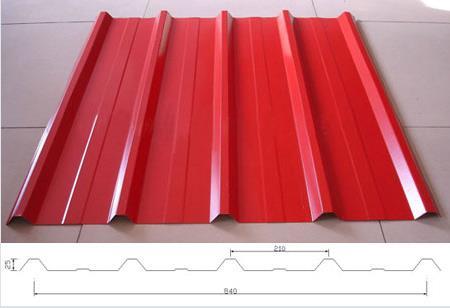

840型彩鋼壓瓦機可根據生產需要生產各種不同外觀的屋面板,且成品率高。
840型彩鋼壓瓦機上模沖壓工序:
840型壓瓦機由電動機經過皮帶輪,帶動輸入軸,經小齒輪,大齒輪,帶動上軸,通過一套凸輪機構帶動裝有上模的滑動座上下運動,實現壓瓦。工作臺的轉位是由裝于上軸端頭的齒輪組,傳動撥銷齒輪,撥動裝于六方轉輪軸上的槽輪來實現分度定位,在上軸的兩端各裝有一個與裝在同一軸上與壓制凸輪共軛的回凸輪,通過定位桿與定位盤實現下模在工作位置的精確定位
840型彩鋼壓瓦機主要技術參數:
長×寬×高 6400mm×1300mm×950mm
成型軸:直徑70mm 45#調質
成型輪:材料45#鍛打 鍍硬鉻
傳動方式:鏈輪、鏈條
電機:3KW
成型排數:11排
全自動電腦定長切斷系統:
泵站電機:3KW四級
剪切模具:Gr12
成型速度:8-10m/min
壓制厚度:0.2-0.7mm
壓制寬度:1000m
