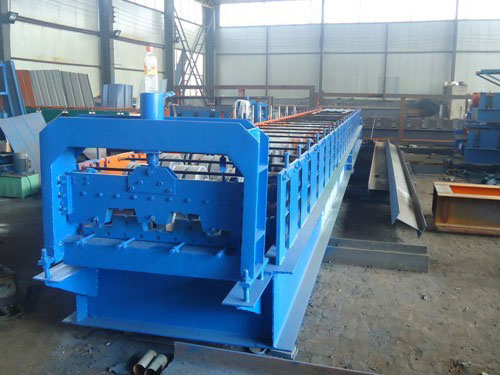

688型樓承板成型機




688型樓承板成型機采用先進的液壓驅動,成型后自動尺切斷,不變形,無廢料,安全系數較高(主機停切斷)。
688型樓承板成型機配置手動開卷機,成型主機,液壓切刀,電控系統,液壓系統,出料架,用于樓承板壓型。

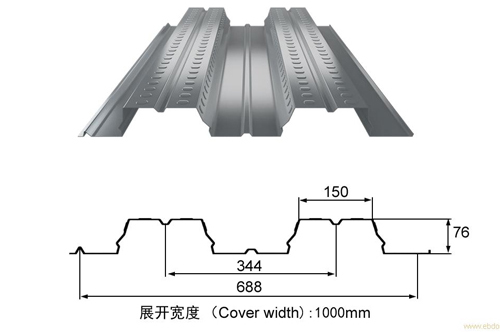

688型樓承板設備生產的鋼樓承板形狀簡潔、波度大、強度高、安裝時鋪置點焊鋼筋網后與混凝土現場澆灌結合,粘合性好。在高層建筑上既可以省去鋼模板又可以減輕樓層承載,在達到同等承受能力的前提下,使工程用鋼量減少,從節省投資。
688型樓承板成型機技術參數:
1、自動內張緊開卷機
a.裝卷內徑
b.最大裝卷寬度:1000mm
c.最大裝載重量 :6000kg
d.液壓功率:3kw
e.馬達功率:3kw
f.油缸內徑:120mm
g.工作壓力:10Mpa
2、成型主機
a.機架排樓:24排:24steps
b.主軸材質45#鋼調制處理,外徑80mm
軋輥材質:15GCR
軸承鋼處理:HRC58-60°
d.主電機功率:22kw
e.軋制速度:9-12m/min
f.支架400#工鋼焊接
g.軋輥表面鍍硬鉻厚度0.05mm
3、液壓切刀
a.刀片材料:Cr12淬火處理
b.切斷系統:采用先進的液壓驅動,成型后自動尺切斷,不變形,無廢料,安全系數較高(主機停切斷)
4、電控系統
a.屏顯:采用5.7寸臺灣臺達觸摸屏
b.主機計算機(PLC):采用臺灣臺達DVP14ES
c.編碼器:采用韓國奧托尼克斯ENC-1-1-1t-24
5、液壓系統
a.采用臺灣先進液壓系統
b.功率:4KW
